OLC-12氣體絕緣全封閉開關設備(以下簡稱充氣式開關柜)適用于12kV的電力系統中，主要用于配電網絡中的環網供電、故障區域的自動隔離、線路分段等。在開關柜中只需配備上配電自動化終端設備(DTU)與通訊裝置，即可與配電自動化系統的控制中心進行通訊、而且可進行線路的電壓、電流等多種電量的測量及控制各開關的工作狀態。
OLC-12充氣式開關柜是一種全封閉、全絕緣的開關設備，不受外界環境影響，運行安全可靠。開關柜分為斷路器柜、負荷開關柜、組合電器柜、聯絡開關柜、計量柜等標準單元可靈活組合實現多方案。特別適用于城市住宅小區、工業供電、大型公共建筑、開閉所、工業商區、農村鄉鎮等供電負荷打、密度高的地區。
XGW-12戶外開關箱(又稱戶外開閉所)；是將OLC-12充氣式開關柜安裝于戶外箱內，配外箱組成的電纜網配電開關設備，是架空線落地、智能電網自動化、電纜化改造項目的首選戶外開關設備。
| ◆ SF6氣體壓力 |
|---|
| 20℃時額定壓力為0.045MPa |
| 氣體年泄露率≤0.1%/年 |
| 防護等級IP67 |
| 氣體不銹鋼厚度3.0mm |
| ◆ 母線 | |
|---|---|
| 開關柜母線 | 400m㎡Cu |
| 開關柜接地母線 | 150m㎡Cu |
| ◆ 顏色 | |
|---|---|
| 開關柜面板 | RAL7012 |
| 側板和電纜室前蓋板 | RAL7012 |
| ◆ 正常運行環境條件 | |
|---|---|
| 最高溫度 | 70℃ |
| 最低溫度 | -40℃ |
| 最大平均相對濕度 | 95% |
| 海拔高度 | ≤2000m |
| ◆ 引用標準 | |
|---|---|
| GB 311.1 | 高壓輸變電設備的絕緣配合 |
| GB 3906 | 3.6kV-40.5kV交流金屬封閉開關設備和控制設備 |
| GB 3309 | 高壓開關設備常溫下的機械試驗 |
| GB 1984 | 高壓交流斷路器 |
| GB 1985 | 高壓交流隔離開關和接地開關 |
| GB 3804 | 3.6kV-40.5kV高壓交流負荷開關 |
| GB 4208 | 外殼的防護等級(IP代碼) |
| GB 50150 | 電氣裝置安裝國內工程電氣設備交接試驗標準 |
| GB/T 11022 | 高壓開關技術和控制設備標準的共用技術要求 |
| GB/T 13384 | 機電產品包裝通用技術條件 |
| GB/T 2900 | 電工術語、高電壓試驗技術和絕緣配合 |
| DL/T 403 | 5kV高壓交流真空斷路器訂貨技術條件 |
| DL/T 404 | 3.6kV-40.5kV交流金屬封閉開關設備和控制設備 |
| DL/T 615 | 交流高壓斷路器參數選用導則 |
| DL/T 593 | 高壓開關設備和控制設備標準的共用技術要求 |
| DL/T 884 | 12kV少維護戶外配電開關設備通用技術條件 |
| IEC298 | 額定電壓1kV以上52kV以下交流金屬封閉開關設備和控制設備 |
| IEC694 | 高壓開關設備和控制設備標準的共用技術要求 |
| Q/GDWXXX | 高海拔外絕緣配置技術規范 |

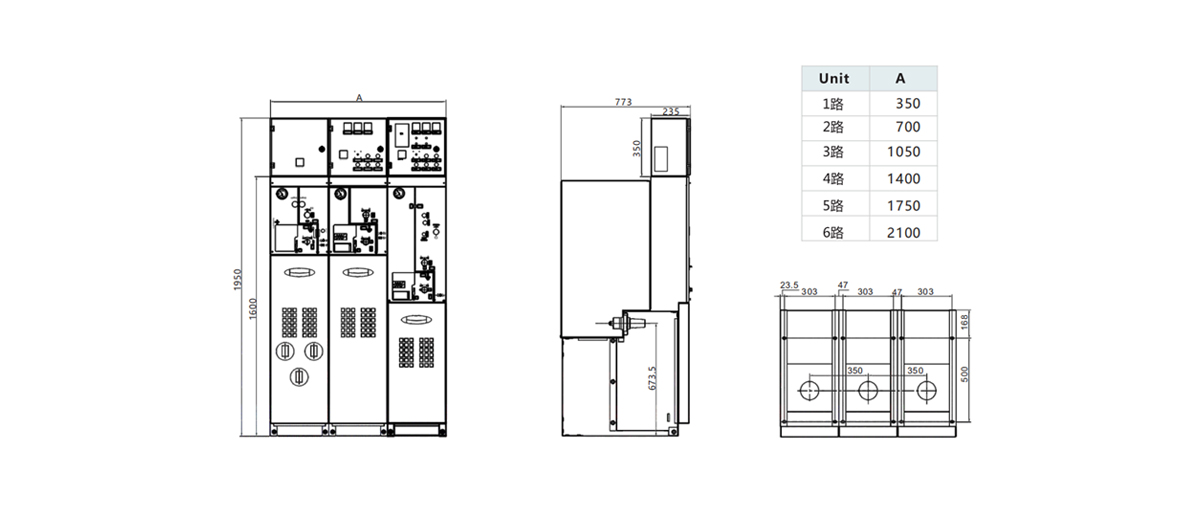

注：此圖僅供參考，具體安裝以確認方案為準；產品尺寸單位為毫米。
| 項目 | 單位 | C模塊 | F模塊 | V模塊 | |||
|---|---|---|---|---|---|---|---|
| 負荷開關 | 接地開關 | 組合電器 | 接地開關 | 真空斷路器 | 隔離/接地開關 | ||
| 額定電壓 | kV | 12 | |||||
| 額定頻率 | Hz | 50 | |||||
| 1min工頻耐受電壓 | kV | 42/48 | 42/48 | 42/48 | |||
| 雷電沖擊耐受電壓 | kV | 75/85 | |||||
| 額定電流 | A | 630 | 125 | 630 | |||
| 額定閉環開斷電流 | A | 630 | |||||
| 額定電纜充電開斷電流 | A | 10 | |||||
| 額定短路關合電流(峰值) | kA | 50 | 受限于高壓熔斷器 | 50 | |||
| 額定峰值耐受電流 | kA | 50 | 50 | ||||
| 額定短時耐受電流 | kA | 20 | 20 | ||||
| 額定短時耐受電流持續時間 | s | 4 | 4 | ||||
| 額定短路開斷電流 | kA | 受限于高壓熔斷器 | 20 | ||||
| 額定轉移電流 | A | 150 | |||||
| 回路電阻 | μΩ | ≤200 | ≤400(不含熔斷件) | ≤200 | |||
| 機械壽命(主開關/接地開關) | 次 | 5000/3000 | 5000/3000 | 10000 | 5000/3000 | ||
| 密封試驗(年泄露率) | % | ≤0.1 | ≤0.1 | ≤0.1 | |||
| 外殼防護等級 | IP4X | IP4X | IP4X | ||||
| 內部電弧試驗(電纜室) | IAC級 AFLR 12kV 20kA 50kA 1S | ||||||
| 內部電弧試驗(開關室) | IAC級 AFLR 12kV 20kA 50kA 1S | ||||||
| 局部放電量 | pC | ≤10 | |||||
| 充氣隔室氣體水分含量 | μL/L | ≤150 | |||||
