保護功能: 三段(每段三時限)式復壓閉鎖方向過流保護/零序電壓告警功能/母線充電保護/零序電流保護/過負荷/啟動風冷/閉鎖調壓/復壓閉鎖輸出/PT斷線告警/閉鎖/CT斷線告警
輔助功能: 諧波頻譜分析/相位顯示/積分電度/裝置自檢故障告警/故障錄波/支持以太網網絡打印功能(手動打印定值、手動\自動打印報告)
測控功能: 電量測量(遙測量)：電壓、電流、有功功率、無功功率、有功電度、無功電度、功率因數、電網頻率、非電量測量等
遙信量：裝置共有16路開入量
通訊功能: 兩路標準RS485多機通訊端口 兩路工業以太網口端口支持單網、雙網通訊，能夠完全實現網絡的冗余互備IEC-60870-5-103(RS485通訊模式)、IEC-60870-5-104(工業以太網通訊模式)標準通信規約
GPS對時功能: 裝置可以通過RS485差分電平接收GPS硬時鐘秒對時，同后臺監控系統配合，可以完成GPS的精確對時或通過接收IRIG-B碼進行精確對時。

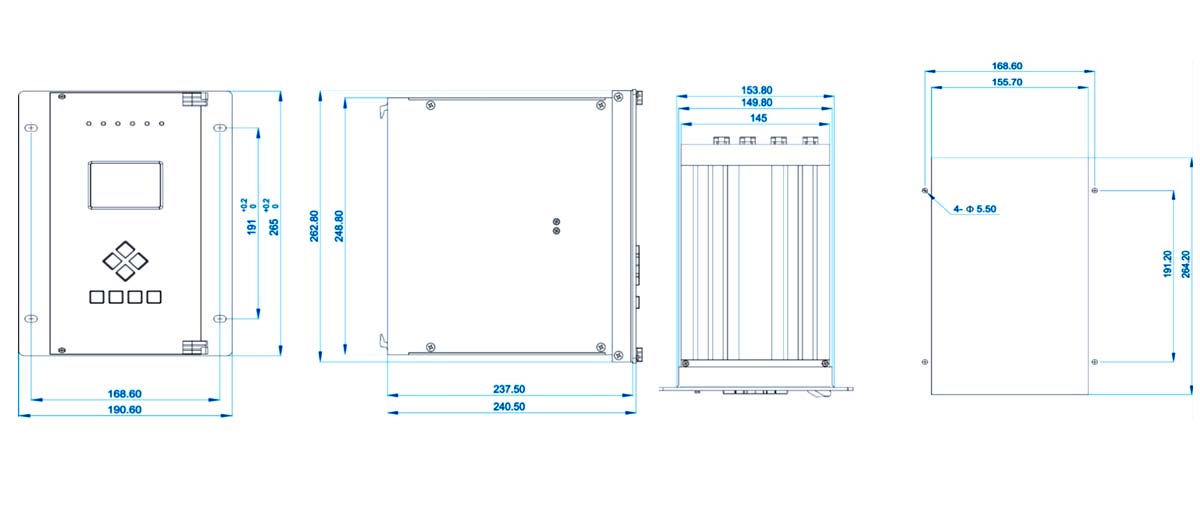

注：此圖僅供參考，具體安裝以確認方案為準；產品尺寸單位為毫米。
