CSP2000-G綜合微機保護裝置是珠海歐力配網自動化股份有限公司(簡稱歐力配網)廣泛引用了國內外現有的技術和經驗，并在技術上改革創新，經過3年多的專研而推出的多功能保護裝置，該產品結合了更多客戶的實際需求和更廣泛的應用及兼容性。
CSP2000-G系列綜合微機保護測控裝置由高集成ARM 32位芯片為主芯片，AD芯片采用美國(ADI)公司16位高精度，配合高精度電流和電壓傳感器，中間繼電器采用高絕緣強度材料、機械壽命長等特點元器件為組合。在功能上我們將開入量和輸出節點采用自定義可編程方式，消除工程技術要求因開入量、開出輸出的硬件資源和功能上的無法自定義缺陷，也降低了用戶因功能編制不同的產品型號，產生繁雜的工作。在功能模式上我們設計了線路保護、變壓器保護、電容器保護等功能的選配，在輔助功能上可自行將備自投、子恢復、重合閘等功能的啟用、禁止等配置。每個功能都可以對15路開入量，11個輸出節點開關功能進行自定義，電流采樣有8個獨立采樣通道，電壓有4個獨立采樣通道，滿足不同工程需求保護裝置應用和自動化控制應用。通訊有2個10M/100M以太網口，2個RS-485口，1個232USB口，完全滿足用戶自動化控制各種的需求。CSP2000-G產品在外觀設計有精致、大氣和線條視覺清晰。
| ◆ 工作環境 | |
|---|---|
| 最高溫度 | 70℃ |
| 最低溫度 | -20℃ |
| 相對濕度 | 5% ~ 95% |
| 大氣壓力 | 86 ~ 106Kpa |
| 海拔高度 | ≤2000m |
| ◆ 絕緣電阻、介質強度和沖擊電壓 | |
|---|---|
| 絕緣電阻 | ≥50MΩ |
| 介質強度 | 2kV，50Hz，1min |
| 沖擊電壓 | 5kV，(1.2/50)μs |
| ◆ 引用標準 | |
|---|---|
| 符合DL/T478-2001 4.13.1規定 | 靜態繼電保護及安全自動裝置通用技術條件 振動 |
| 符合DL/T478-2001 4.13.2規定 | 靜態繼電保護及安全自動裝置通用技術條件 沖擊 |
| 符合DL/T478-2001 4.13.3規定 | 靜態繼電保護及安全自動裝置通用技術條件 碰撞 |
| 能承受頻率為1MHz及100KHz，電壓幅值共模2500V，差模1000V的衰減震蕩波脈沖干擾試驗。 | |
| 能承受IEC1000-4-2標準IV級、試驗電壓6kV的靜電放電試驗。 | |
| 能承受IEC1000-4-3標準IV級、干擾場強10V/m的輻射電磁場干擾試驗。 | |
| 能承受IEC1000-4-4標準IV級的快速瞬變干擾試驗。 | |
| ◆ 技術參數 | |
|---|---|
| 電源 | 交流85Vac~265Vac 允許偏差±20%，紋波系數<5% |
| 交流電流 | 額定5A或1A(訂貨時注明) |
| 交流電壓 | 100V(線電壓) |
| 額定頻率 | 50Hz |
| 功率消耗 | 直流回路: <8W |
| 交流回路: <0.5VA/相(In=1A) <1VA/相(In=5A) |
|
| 交流電壓回路: <0.5VA/相(在額定電壓下) | |
| 精確測量范圍 | 相電流: 0.1In ~ 20In |
| 零序電流: 0.1A ~ 10A | |
| 電壓: 10V ~ 250V | |
| 測量精度 | 電流: <±1%整定值 |
| 電壓: <±1%整定值 | |
| 時間定值誤差(在1.5倍定值下) | <40ms±15ms(無延時段) <2%+35ms(無延時段) |
| 開入回路 | 直流24V ，5mA(裝置內部提供) |
| 開出接點 | 可持續接通DC220V，5A電流(純阻性負載) |
| 型號 | 產品名稱 | 功能介紹 |
|---|---|---|
| CSP2000A-G | 綜合微機保護裝置 | 三段式相間過流保護及后加速功能、反時限過流保護、過負荷保護、低電壓保護、過電壓保護、定時限零序過流保護、反時限零序過流保護、零序電壓保護、三相一次重合閘、PT斷線告警、跳閘回路斷線告警、防跳功能、故障閉鎖合閘回路功能、失壓閉鎖合閘回路功能、100條故障事故記錄、大屏幕液晶、中文漢字顯示、RS485通訊接口 |
| CSP2000M-G | 微機電動機保護裝置 | 電流速斷保護、差動速斷保護、比率差動保護、過電流保護、過熱保護堵轉保護、負序定時限過流保護、負序反時限過流保護、零序過流保護、啟動時間過長保護、過電壓保護、低電壓保護、過負荷保護、PT斷線告警同時閉鎖低電壓、聯鎖跳閘功能、聯鎖合閘功能、跳閘回路斷線告警、防跳功能、故障閉鎖合閘回路功能、失壓閉鎖合閘回路功能、故障事件記錄和查詢、開關分合閘遙控、光電隔離RS485通訊、大屏幕液晶、中文漢字顯示 |

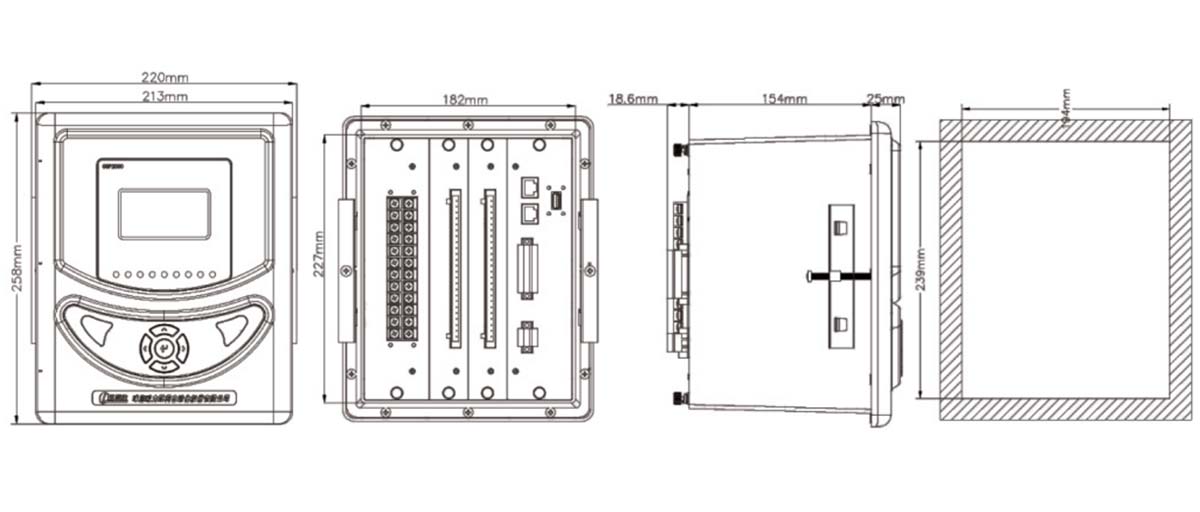

注：此圖僅供參考，具體安裝以確認方案為準。
