在風力發電站和光伏發電站設計過程中，為降低線路損耗，一般在風機旁或者逆變器旁配置10/35kV箱式升壓站。風電廠各風機間距達數百米，離集控室較遠；光伏站的每個逆變器離集控室也較遠，升壓變均處于空曠的野外，自然環境比較惡劣，不方便人工巡視；使得箱變測控成為風電或光伏電站的監控難點。
珠海歐力配網自動化股份有限公司研發、銷售的箱變保護測控裝置(CSP2000-F)集保護、監視、測量、計量、控制、通訊于一體，能夠?qū)ο渥冞M(jìn)行保護和遠程監控，全面實現對風電箱變的“遙信、遙測、遙控、遙調”功能；實現風電或者光伏工程的“少人值班”的運行管理模式。
主要應用場所
光伏發電站、風電場內的箱式升壓變壓器及光伏箱變環網柜。
| 采用一體化設計，集中了多種保護測控、非電量保護、通訊、就地控制等功能，一臺設備即可完成多個設備才能協調完成的任務，再保證對變壓器的保護、測控、信息交換等相同的功能前提下，降低了產品使用難度和運行維護成本。 |
|---|
| 1. 集中監控 將多種分散裝置和儀表的功能集中組合，實時監控變壓器的電流、電壓、油位及油溫等電量和非電量，并通過雙光纖組成光纖環網，將數據上傳至主站。 |
| 2. 增強對變壓器的保護功能 集成了傳統變壓器繼電保護的功能，如三段式過流保護、零序保護、過電壓及低電壓保護等，其保護功能可以投退，方便用戶選擇使用。 |
| 3. 事故幾乎及存儲功能 裝置記錄變壓器的運行狀況，對于變壓器的保護跳閘事件、遙控事件、開關變位、非電量變位等SOE事件按事件順序記錄，可以根據用戶需求進行刪減(需口令)，方便調閱和檢查。 |
| 4. 就地操作 相對傳統的監控方案，本裝置配置了顯示器和鍵盤，方便維護巡檢人員就地調閱變壓器的監控、保護、開關變位、歷史記錄等信息。 |
| 5. 維護方便 裝置采用整體化設計，相對分散裝置和儀表組合監控，降低了接線復雜程度，簡化了維護手續和成本。 |
| 類別 | 主要功能 | CSP2000-F純測控 | CSP2000F-F帶光纖環網 | CSP2000G-F帶光纖環網、帶通訊管理機功能 |
|---|---|---|---|---|
| 遙測 | 交流測量: 三相電流、三相電壓、頻率、功率因數、有功功率、無功功率、有功電度、無功電度； | √ | √ | √ |
| 6路電流、6流電壓 | √ | √ | √ | |
| 直流測量: 共6路 標配2路4-20mA(可增至3路，訂貨時需注明) 標配3路熱電阻 |
√ | √ | √ | |
| 遙信 | 40路開入，其中前10路固定為非電量保護信號輸入 | √ | √ | √ |
| 遙控 | 9路繼電器輸出，用于保護輸出或普通遙控輸出 | √ | √ | √ |
| 保護 | 非電量保護: 輕瓦斯、重瓦斯、高溫、超高溫、變壓器油位低、油位高、壓力釋放閥、高壓熔斷器A相、B相、C相 常規保護: 三段式電流保護、零序電流保護、過電壓保護、欠電壓保護 |
√ | √ | √ |
| 通訊 | 2個自愈型光纖通訊接口，可組光纖環網 | √ | √ | |
| 以太網通訊接口(選配，訂貨時需注明) | 1路 | 2路 | 3路 | |
| 1個485通訊口(可增至2路，訂貨時需注明) | √ | √ | √ | |
| 規約轉換 | 10路可配置的RS485通訊接口，多種規約自由配置和轉換 | √ | ||
| 記錄 | 記錄最近發生的35次事故及操作記錄 | √ | √ | √ |

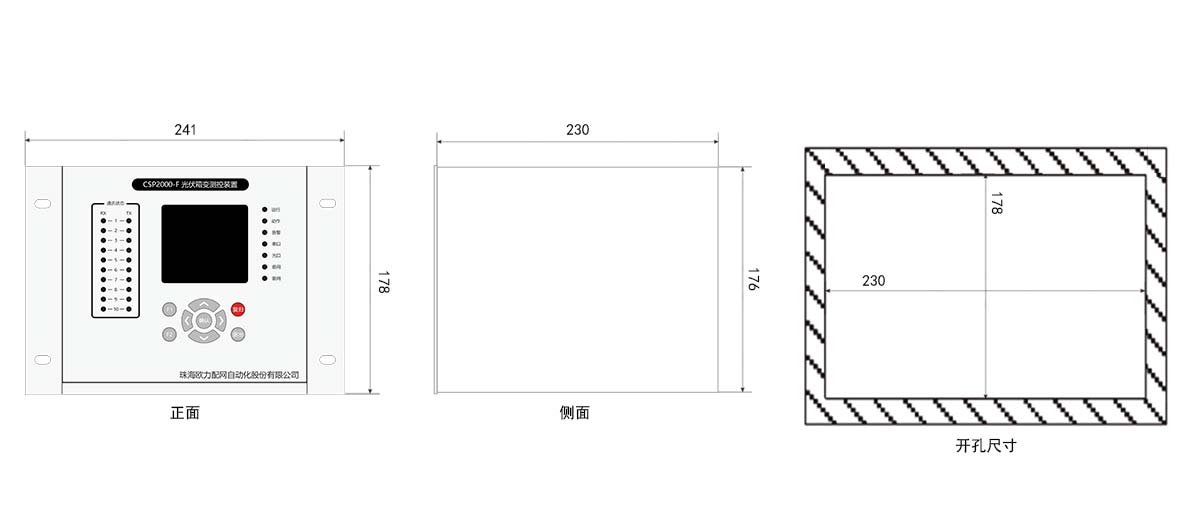

注：此圖僅供參考，具體安裝以確認方案為準；產品尺寸單位為毫米。
