在我國，中、低壓母線短路故障中，重點設備和人員傷害主要由電弧光引起，然而，我國的大多數中低壓母線沒有設置快速母線保護，而只是采用了簡單的消弧裝置和變壓器后備保護。這些保護智能化較低，動作速度慢，往往會延長故障切除時間，從而進一步擴大設備損壞程度，甚至?xí)?火燒連營"的惡性事故，沖擊變壓器一次運行，影響整個電網的安全運行。
CSP2000-E弧光保護系統是我公司根據國內實際情況，吸收國外電弧光保護的特點，結合行業檢測及保護配置相關規程，自主研發出的具有獨特創新技術，具有廣泛實用性、高可靠性的新型電弧光保護系統。該系統采用弧光檢測和過電流檢測雙判據原理，具有保護動作速度快、可靠性高等特點。
| 電弧光保護系統可以起到以下作用 |
|---|
| 1. 減少或降低電弧光對于人體的傷害； |
| 2. 減少或降低電弧光短路故障對于設備的損害； |
| 3. 避免變壓器因近距離母線故障造成動穩定破壞，延長變壓器的使用壽命； |
| 4. 縮短電弧光故障切除時間，避免波及站內直流系統造成重大損失； |
| 5. 減少因電弧光故障造成設備停運的時間，更快地恢復供電。 |
| 主要應用場所 |
|---|
| 電力變電站； |
| 火電廠電氣段開關柜母線室及饋線柜； |
| 風電場升壓站集電線路開關柜； |
| 箱式變電站； |
| 鋁鎂行業大型直流整流柜。 |
| ◆ 工作環境 | |
|---|---|
| 最高溫度 | 60℃ |
| 最低溫度 | -20℃ |
| 相對濕度 | 5% ~ 95% |
| 大氣壓力 | 86 ~ 106Kpa |
| 海拔高度 | ≤2000m |
| ◆ 絕緣電阻、介質強度和沖擊電壓 | |
|---|---|
| 絕緣電阻 | ≥50MΩ |
| 介質強度 | 2kV，50Hz，1min |
| 沖擊電壓 | 5kV，(1.2/50)μs |
| ◆ 引用標準 | |
|---|---|
| 符合DL/T478-2001 4.13.1規定 | 靜態繼電保護及安全自動裝置通用技術條件 振動 |
| 符合DL/T478-2001 4.13.2規定 | 靜態繼電保護及安全自動裝置通用技術條件 沖擊 |
| 符合DL/T478-2001 4.13.3規定 | 靜態繼電保護及安全自動裝置通用技術條件 碰撞 |
| ◆ 技術參數 | |
|---|---|
| 工作電源 | AC/DC(70~240)V±20%(訂貨時注明) DC24/48V±20%(訂貨時注明) |
| 操作電源 | AC/DC(70~240)V±20%(訂貨時注明) DC(20~70)V±20%(訂貨時注明) |
| 交流電流 | 額定5A或1A(訂貨時注明) |
| 交流電壓 | 100V(線電壓) |
| 額定頻率 | 50Hz |
| 測量精度 | 電流: <±1% |
| 電壓: <±1% | |
| 精確測量范圍 | 相電流: 0.1In ~ 20In |
| 零序電流: 0.1A ~ 10A | |
| 電壓: 10V ~ 250V | |
| 時間定值誤差(在1.5倍定值下) | <40ms±15ms(無延時段) <2%+35ms(無延時段) |
| 開入回路 | 直流24V ，5mA(裝置內部提供) |
| 開出接點 | 可持續接通DC220V，5A電流(純阻性負載) |

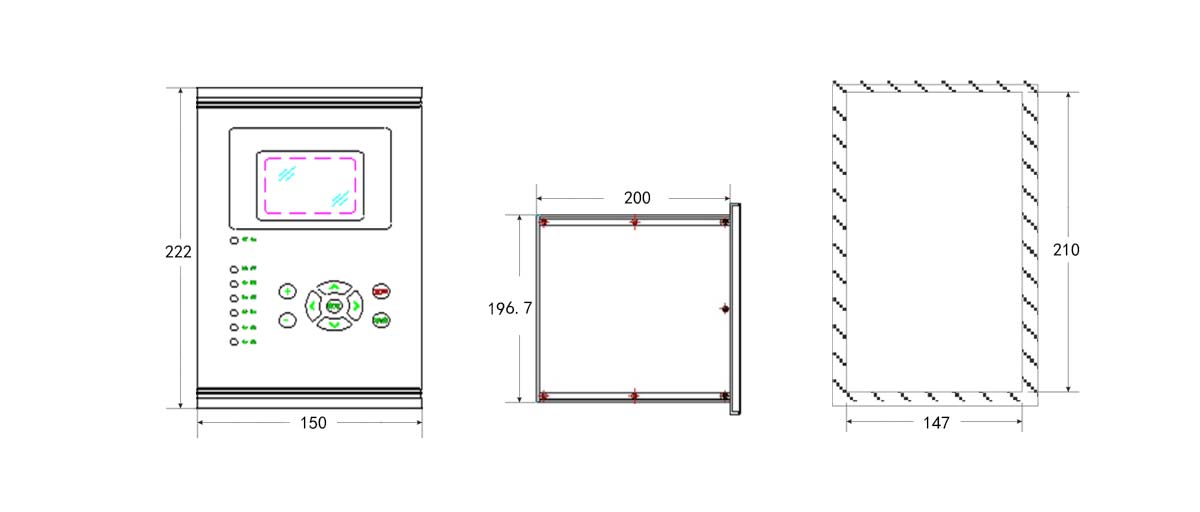

注：此圖僅供參考，具體安裝以確認方案為準；產品尺寸單位為毫米。
