CSP2000-C系列微機保護裝置廣泛吸取國內外現有技術和經驗，并在技術上改革創新。其產品(系列)涵蓋了35kV及以下電壓等級的輸配電線路及主設備的保護控制系統，為各個電壓等級的變電站自動化提供了完整的解決方案。
CSP2000-C系列微機保護裝置由高集成度、總線不出芯片單片機、高精度電流電壓互感器、高絕緣強度出口中間繼電器、高可靠開關電源模塊等部件組成。具有集成度高、保護配置齊全、抗干擾能力強、功耗小、抗惡劣環境等特點。產品設計了12路開入量，完全滿足懟自動化系統采集信號的需求，并設計了完整的控制回路，增加防跳功能、故障閉鎖合閘回路功能、失壓閉鎖合閘回路功能等，該功能全部由裝置內部控制來控制投退，防跳功能與斷路器的防跳功能沒有任何沖突，用戶在使用中更加方便，實屬國內外同類產品首創；功能強大，產品設計11路模擬量采樣，9路出口，把保護出口和遙控出口嚴格分開；產品外觀驚過精心設計，小巧精致，能夠直接安裝在環網開關柜及各種斷路器柜上，也可集中組屏安裝。
| 說明: CSP2000-C包括CSP2000A-C和CSP2000M-C兩種,其中CSP2000A-C綜合了S型、B型、T型、C型，功能配置如下: | |
|---|---|
| S型(線路保護測控裝置) | 三段過流保護/后加速保護/反時限過流保護(一般、非常、極端)/過負荷保護/定時限零序電流保護(Ⅰ段,Ⅱ段)/反時限零序電流保護(一般、非常、極端)/失壓保護/過電壓保護/低 周保護/零序電壓保護/三相一次重合閘/PT斷線告警/故障跳閘閉鎖合閘回路功能/失壓跳閘閉鎖合閘回路功能/跳閘回路斷線告警/防跳功能/斷路器失靈/故障事件記錄和查詢/P、Q、COSφ、CIa、CIb、CIc、f等遙測量/開關分合閘遙控/RS485通訊/大屏幕液晶、中文顯示 |
| B型(線路備自投保護測控裝置) | 三段過流保護/后加速保護/反時限過流保護(一般、非常、極端)/過負 荷保護/定時限零序電流保護(Ⅰ段,Ⅱ段)/反時限零序電流保護(一般、非常、極端)/失壓保護/過電壓 保護/低周保護/零序電壓保護/PT斷線告警/故障跳閘閉鎖合閘回路功能/失壓跳閘閉鎖合閘回路功能/跳閘回路斷線告警/防跳功能/備自投功能/斷路器失靈/故障事件記錄和查詢/P、Q、COSφ、CIa、CIb、CIc、f等遙測量/開關分合閘遙控/RS485通訊/大屏幕液晶、中文顯示 |
| T型(變壓器保護測控裝置) | 三段過流保護/后加速保護/反時限過流保護(一般、非常、極端)/過負荷保 護/定時限零序電流保護(Ⅰ段,Ⅱ段)/反時限零序電流保護(一般、非常、極端)/失壓保護/過電壓保護/低周保護/零序電壓保護/PT斷線告警/故障跳閘閉鎖合閘回路功能/失壓跳閘閉鎖合閘回路功能/跳閘回路斷線告警/防跳功能/變壓器本體保護/斷路器失靈/故障事件記錄和查詢/P、Q、COSφ、CIa、CIb、CIc、f等遙測量/開關分合閘遙控/RS485通訊/大屏幕液晶、中文顯示 |
| C型(電容器保護測控裝置) | 三段過流保護/后加速保護/反時限過流保護(一般、非常、極端)/過負荷保 護/定時限零序電流保護(Ⅰ段,Ⅱ段)/反時限零序電流保護(一般、非常、極端)/失壓保護/過電壓保護/低周保護/零序電壓保護/PT斷線告警/故障跳閘閉鎖合閘回路功能/失壓跳閘閉鎖合閘回路功能/跳閘回路斷線告警/防跳功能/電容器自動投切功能/斷路器失靈/故障事件記錄和查詢/P、Q、COSφ、CIa、CIb、CIc、f等遙測量/開關分合閘遙控/RS485通訊/大屏幕液晶、中文顯示 |
| 說明: CSP2000M-C電動機保護測控裝置功能配置如下: |
|---|
| 電流速斷保護(啟動時間內)/電流速斷保護(啟動時間后)/過電流保護(啟動時間內)/過電流保護(啟動時間后)/過熱保護/堵轉保護/負序定時限過流保護/負序反時限過流保護/定時限零序電流保護/啟動時間過長保護/失壓保護/過電壓保護/低周保護/零序電壓保護/過負荷保護/PT斷線告警/CT斷線告警/聯鎖跳閘/聯鎖合閘/斷路器失靈/頻繁啟動保護/故障跳閘閉鎖合閘回路功能/失壓跳閘閉鎖合閘回路功能/跳閘回路斷線告警/防跳功能/故障事件記錄和查詢/開關分合閘遙控/P、Q、COSφ、CIa、CIb、CIc、f等遙測量/RS485通訊/大屏幕液晶、中文顯示 |
| ◆ 工作環境 | |
|---|---|
| 最高溫度 | 60℃ |
| 最低溫度 | -20℃ |
| 相對濕度 | 5% ~ 95% |
| 大氣壓力 | 86 ~ 106Kpa |
| 海拔高度 | ≤2000m |
| ◆ 絕緣電阻、介質強度和沖擊電壓 | |
|---|---|
| 絕緣電阻 | ≥50MΩ |
| 介質強度 | 2kV，50Hz，1min |
| 沖擊電壓 | 5kV，(1.2/50)μs |
| ◆ 引用標準 | |
|---|---|
| 符合DL/T478-2001 4.13.1規定 | 靜態繼電保護及安全自動裝置通用技術條件 振動 |
| 符合DL/T478-2001 4.13.2規定 | 靜態繼電保護及安全自動裝置通用技術條件 沖擊 |
| 符合DL/T478-2001 4.13.3規定 | 靜態繼電保護及安全自動裝置通用技術條件 碰撞 |
| ◆ 技術參數 | |
|---|---|
| 工作電源 | AC/DC(70~240)V±20%(訂貨時注明) DC24/48V±20%(訂貨時注明) |
| 操作電源 | AC/DC(70~240)V±20%(訂貨時注明) DC(20~70)V±20%(訂貨時注明) |
| 交流電流 | 額定5A或1A(訂貨時注明) |
| 交流電壓 | 100V(線電壓) |
| 額定頻率 | 50Hz |
| 測量精度 | 電流: <±1% |
| 電壓: <±1% | |
| 精確測量范圍 | 相電流: 0.1In ~ 20In |
| 零序電流: 0.1A ~ 10A | |
| 電壓: 10V ~ 250V | |
| 時間定值誤差(在1.5倍定值下) | <40ms±15ms(無延時段) <2%+35ms(無延時段) |
| 開入回路 | 直流24V ，5mA(裝置內部提供) |
| 開出接點 | 可持續接通DC220V，5A電流(純阻性負載) |

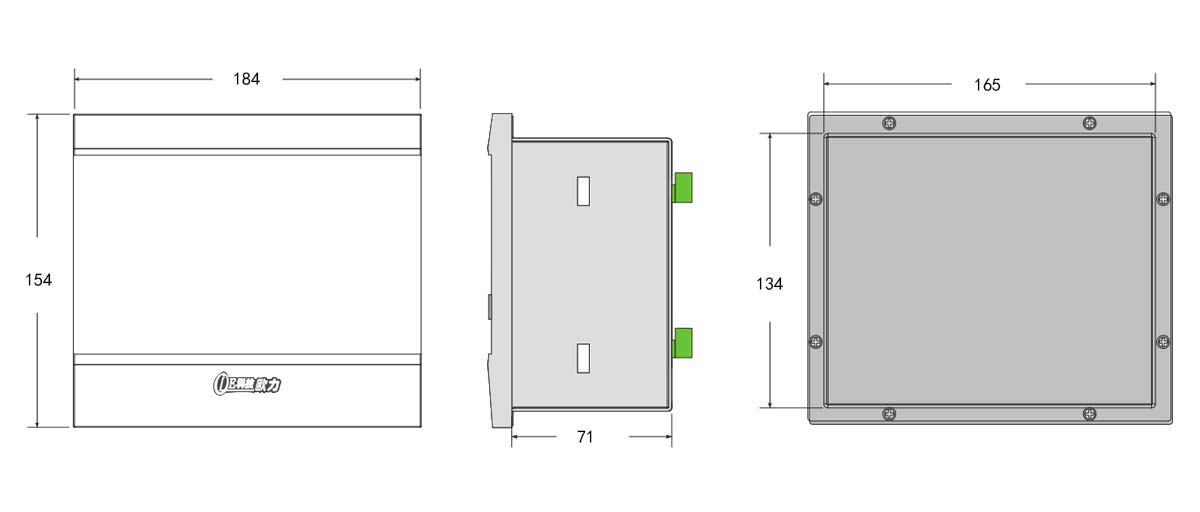

注：此圖僅供參考，具體安裝以確認方案為準；產品尺寸單位為毫米，產品開孔尺寸為寬170 高136。
