由于戶外開閉所的嚴寒酷暑等環境惡劣，開關柜的操作電源容易損壞，造成微機保護裝置和開關不能正常工作而引起故障時越級跳閘，嚴重影響了電力正常運行，這種情況開關柜可選配自供電保護裝置。自供電保護裝置無需外接電源，并且可以給開關提供跳閘電壓，大大提高了開關柜的可靠性。
國內主推液晶自供電保護主要是因?yàn)榘未a自供電保護讀取故障信息很不方便，為了解決這一問題，我公司新推出了帶藍牙功能的自供電保護裝置，現場調試人員可以通過裝置上的信息或公司網站和我公司取得聯系獲取手機APP軟件，軟件占手機資源很小，安裝方便，安裝后就可以通過藍牙和自供電保護裝置通信，操作十分簡單，可以輕松獲得裝置內部信息和更改定值參數。
| ◆ 工作環境 | |
|---|---|
| 最高溫度 | 70℃ |
| 最低溫度 | -10℃ |
| 相對濕度 | 5% ~ 95% |
| 大氣壓力 | 86 ~ 106Kpa |
| 海拔高度 | ≤2000m |
| ◆ 絕緣電阻、介質強度和沖擊電壓 | |
|---|---|
| 絕緣電阻 | ≥50MΩ |
| 介質強度 | 2kV，50Hz，1min |
| 沖擊電壓 | 5kV，(1.2/50)μs |
| ◆ 引用標準 | |
|---|---|
| 符合DL/T478-2001 4.13.1規定 | 靜態繼電保護及安全自動裝置通用技術條件 振動 |
| 符合DL/T478-2001 4.13.2規定 | 靜態繼電保護及安全自動裝置通用技術條件 沖擊 |
| 符合DL/T478-2001 4.13.3規定 | 靜態繼電保護及安全自動裝置通用技術條件 碰撞 |
| ◆ 技術參數 | |
|---|---|
| 電源 | 20℃時額定壓力為0.02MPa |
| 允許偏差 | ±20%，紋波系數不大于5% |
| 交流電壓 | 100V(線電壓) |
| 額定頻率 | 50Hz |
| 功率消耗 | 直流回路: <8W |
| 交流回路: <0.5VA/相(In=1A)； <1VA/相(In=5A) | |
| 交流電壓回路: <0.5VA/相(在額定電壓下) | |
| 精確測量范圍 | 相電流: 0.1In ~ 20In |
| 零序電流: 0.1A ~ 10A | |
| 電壓: 5V ~ 170V | |
| 測量精度 | 電流<±1%整定值 |
| 電壓<±1%整定值 | |
| 時間定值誤差 | 在1.5倍定值下 <40ms±10ms(無延時段) <±2%+35ms(無延時段) |
| 開入回路 | 直流24V ，5mA(裝置內部提供) |
| 開出接點 | 可持續接通DC220V，5A電流(純阻性負載) |

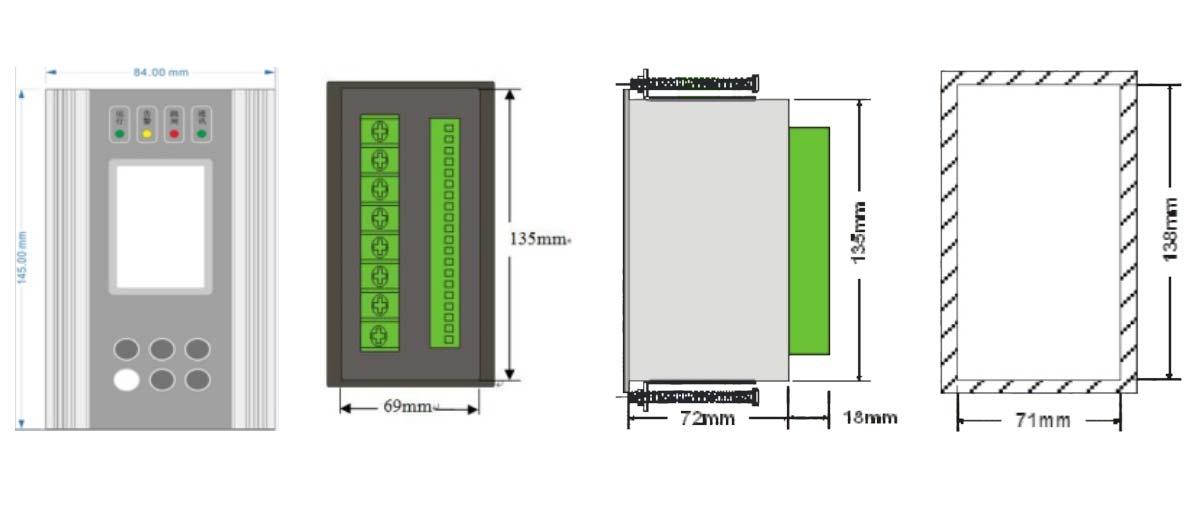

注：此圖僅供參考，具體安裝以確認方案為準。
