CSP1000系列微機保護裝置廣泛吸取國內外現有技術和經驗，在技術上改革創新。其產品(系列)涵蓋了10kV及以下電壓等級的輸配電線路及主設備的保護控制系統，并提供了各個電壓等級的變電站自動化的完整解決方案。
CSP1000系列微機保護裝置由高集成度、總線不出芯片單片機、高精度電流電壓互感器、高絕緣強度出口中間繼電器、高可靠開關電源模塊等部件組成。具有集成度高、保護配置齊全、抗干擾能力強、功耗小、抗惡劣環境等特點。產品外觀驚過精心設計，小巧精致，能夠直接安裝在環網開關柜及各種斷路器柜上，也可集中組屏安裝。
| ◆ 工作環境 | |
|---|---|
| 最高溫度 | 60℃ |
| 最低溫度 | -20℃ |
| 相對濕度 | 5% ~ 95% |
| 大氣壓力 | 86 ~ 106Kpa |
| 海拔高度 | ≤2000m |
| ◆ 絕緣電阻、介質強度和沖擊電壓 | |
|---|---|
| 絕緣電阻 | ≥50MΩ |
| 介質強度 | 2kV，50Hz，1min |
| 沖擊電壓 | 5kV，(1.2/50)μs |
| ◆ 引用標準 | |
|---|---|
| 符合DL/T478-2001 4.13.1規定 | 靜態繼電保護及安全自動裝置通用技術條件 振動 |
| 符合DL/T478-2001 4.13.2規定 | 靜態繼電保護及安全自動裝置通用技術條件 沖擊 |
| 符合DL/T478-2001 4.13.3規定 | 靜態繼電保護及安全自動裝置通用技術條件 碰撞 |
| ◆ 技術參數 | |
|---|---|
| 電源 | 20℃時額定壓力為0.02MPa |
| 允許偏差 | ±20%，紋波系數不大于5% |
| 交流電壓 | 100V(線電壓) |
| 額定頻率 | 50Hz |
| 功率消耗 | 直流回路: <8W |
| 交流回路: <0.5VA/相(In=1A)； <1VA/相(In=5A) | |
| 交流電壓回路: <0.5VA/相(在額定電壓下) | |
| 精確測量范圍 | 相電流: 0.1In ~ 20In |
| 零序電流: 0.1A ~ 10A | |
| 電壓: 5V ~ 170V | |
| 測量精度 | 電流<±1%整定值 |
| 電壓<±1%整定值 | |
| 時間定值誤差 | 在1.5倍定值下 <40ms±10ms(無延時段) <±2%+35ms(無延時段) |
| 開入回路 | 直流24V ，5mA(裝置內部提供) |
| 開出接點 | 可持續接通DC220V，5A電流(純阻性負載) |

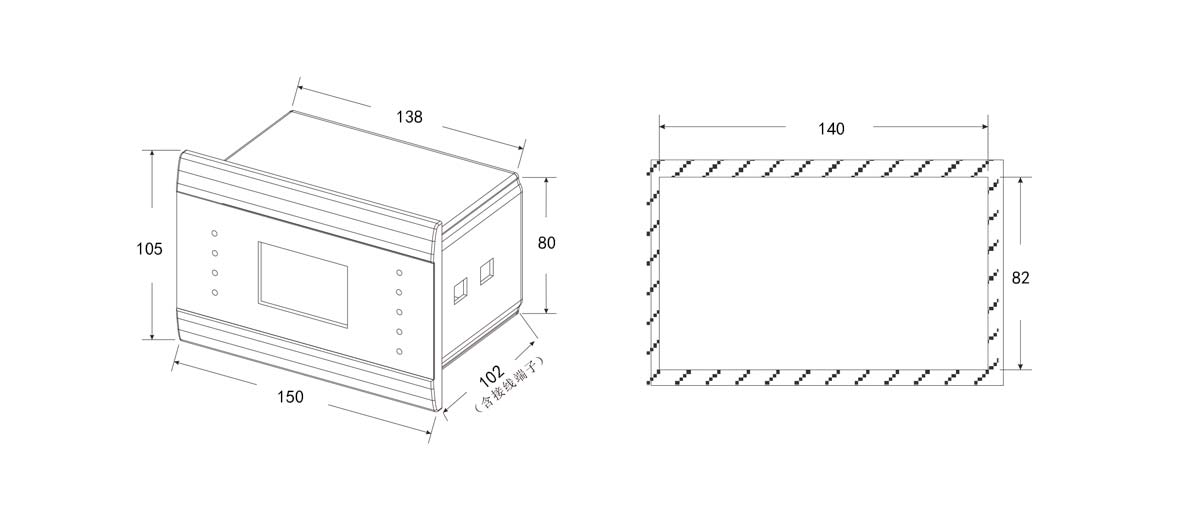

注：此圖僅供參考，具體安裝以確認方案為準；產品尺寸單位為毫米。
